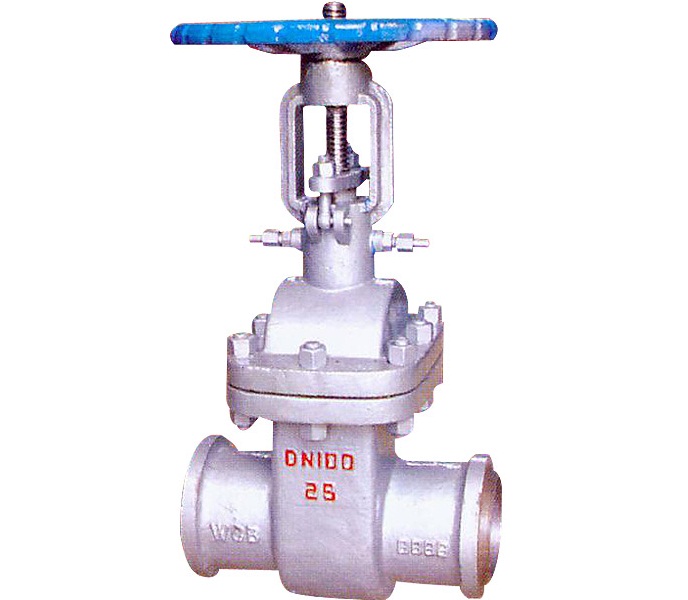

水封闸阀

【产品用途】
水封闸阀适用于公称压力 100MPa,工作温度 425℃,工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用,尤其适用于火电厂汽机真空冷凝系统。
【产品特点】
1、S/Z型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠
2、产品结构简单、紧凑合理、检修方便、使用寿命长
3、在管路上作启闭装置用,必须处于全开或全闭状态,不得用于调节流量
4、阀门连接方式有法兰和焊接两种,驱动方式为手动和电动
【设计和制造标准】
设计与制造:GB12234
法兰尺寸:GB9113 JB7490
压力温度:JB/T74 GB9131
结构长度:GB/T12221
对焊连接尺寸:-
检验与试验:JB/T9092 GB13927
【主要性能规范】
公称压力(MPa)
壳体强度试验 1 1.6 2.5 4 6.4 10
密封试验 1.5 2.4 3.8 6 9.6 15
上密封试验 1.1 1.8 2.8 4.4 7 11
气密封试验 1.1 1.8 2.8 4.4 7 11
适用范围
产品类型 适用温度(℃) 适用介质
碳钢型 ≤425 水、蒸汽、油品、非腐蚀性气体
合金型 ≤540
水封闸阀主要尺寸 DS/Z64H-16、25 DS/Z64Y-16I、25I
公称通径 L α H DO PNl.6/MPa PN2.5/MPa
DN/mm D D1 D D1
50 250 37o30' 334 250 58 50 64 4g
65 270 37o30' 439 250 75 65 82 67
80 280 37o30' 495 300 91 79 95 77
100 300 37o30' 575 350 11O 97 117 101
125 325 37o30' 587 350 136 121 144 126
150 350 37o30' 607 350 163 146 172 158
200 400 37o30' 740 400 223 202 223 202
250 450 37o30' 863 400 278 254 278 254
300 500 37o30' 990 400 330 305 330 305
350 550 37o30' 1137 500 382 352 382 352
400 600 37o30' 1523 500 432 399 432 39g
450 650 37o30' 1618 600 485 451 485 451
500 700 37o30' 1657 600 535 501 535 499
600 800 37o30' 1746 700 636 601 636 599
注:PN1.6(16)阀门允许作为PN1.0(10)压力选用
水封闸阀主要尺寸 DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I
公称通径 L D α PN4.O/MPa PN6.4/MPa PNlO.0/MPa
DN/mm D1 H D0 D1 H DO D1 H D0
50 250 64 37o30' 49 345 300 50 350 300 49 350 300
65 270 83 37o30' 67 441 300 66 447 300 64 447 300
80 280 96 37o30' 79 495 350 77 499 350 75 499 350
100 300 117 37o30' 101 575 350 99 582 400 87 582 400
125 325 144 37o30' 126 587 400 129 590 400 125 590 400
150 350 172 37o30' 152 607 400 150 611 450 145 611 450
200 400 223 37o30' 200 740 450 198 745 550 190 747 550
250 450 278 37o30' 252 863 550 246 867 650 236 869 650
300 500 330 37o30' 302 1008 650 294 1008 750 282 1013 750
350 550 382 37o30' 350 1142 750 342 1148 800 334 1148 850
400 650 432 37o30' 397 1527 850 387 1531 900 377 1533 950
