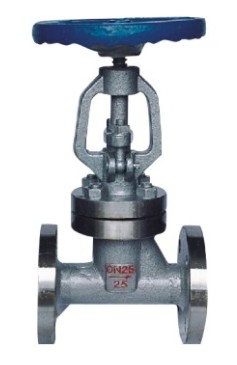

产品型号：
J41H/Y-16C、P、R 产品名称：
国标截止阀公称压力：1.6-16.0Mpa
壳体材质：铸钢、不锈钢
产品报价：
产品用途：国标截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流
产品特点：
1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长
|
产品规范 |
设计规范 |
结构长度 |
连接法兰 |
试验与检验 |
压力-温度 |
产品标识 |
供货规范 |
| GB/T 12235 |
GB/T 12221 |
JB/T 79 |
JB/T 9092 |
GB 9131 |
GB/T 12220 |
JB/T 7928 |
|
公称压力（Lb） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 壳体强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15 |
24 |
| 上密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18 |
| 密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18 | |
|
|
产品类型 |
适用介质 |
适用温度 |
J41HY-C型
J941HY-C型 |
水、油品、蒸汽 |
≤425
≤450 |
J41W-P型
J941W-P型 |
硝酸类 |
≤200 |
| J41W-R型 |
酸酸类 |
≤200 |
J41Y-I型
J941Y-I型 |
水、油品、蒸汽 |
≤550 | |
|
产品类型 |
零件名称 |
| 阀体、阀盖 |
阀杆 |
阀瓣 |
密封面 |
阀杆螺母 |
填料 |
紧固件 |
手轮 |
J41HY-C型
J941HY-C型 |
25.WCB |
铬不锈钢 |
2Cr1325 |
H:不锈钢
Y:钴基硬质合金钢 |
铝青铜 |
柔性石墨 |
优质碳钢 |
可锻铸铁 |
J41W-P型
J941W-P型 |
铬镍鈦钢 |
铬镍鈦钢 |
铬镍鈦钢 |
铬镍鈦钢 |
铝青铜 |
柔性石墨 |
不锈钢 |
可锻铸铁 |
| J41W-R型 |
铬镍钼鈦钢 |
铬镍钼鈦钢 |
铬镍钼鈦钢 |
铬镍钼鈦钢 |
铝青铜 |
柔性石墨 |
不锈钢 |
可锻铸铁 |
J41Y-I型
J941Y-I型 |
铬钼钢 |
铬钼钢 |
合金钢 |
钴基硬质合金钢 |
铝青铜 |
柔性石墨 |
合金钢 |
可锻铸铁 |
|
公称通经DN |
主要外形尺寸和连接尺寸(mm) |
WT(kg) |
| L |
D |
D1 |
D2 |
B |
F |
Z-D |
H |
D0 |
| J41HYB-16C J41W-16P J41W-16R J41Y-16I |
| 10 |
130 |
90 |
60 |
40 |
14 |
2 |
4-14 |
198 |
120 |
4.7 |
| 15 |
130 |
95 |
65 |
45 |
16 |
2 |
4-14 |
218 |
120 |
5.2 |
| 20 |
150 |
105 |
75 |
55 |
16 |
2 |
4-14 |
258 |
140 |
7.1 |
| 25 |
160 |
115 |
85 |
65 |
16 |
2 |
4-14 |
275 |
160 |
7.4 |
| 32 |
180 |
135 |
100 |
78 |
18 |
2 |
4-18 |
280 |
180 |
8.5 |
| 40 |
200 |
145 |
110 |
85 |
18 |
3 |
4-18 |
330 |
200 |
12.5 |
| 50 |
230 |
160 |
125 |
100 |
18 |
3 |
4-18 |
350 |
240 |
20 |
| 65 |
290 |
180 |
145 |
120 |
18 |
3 |
4-18 |
400 |
280 |
25 |
| 80 |
310 |
195 |
160 |
135 |
20 |
3 |
8-18 |
355 |
280 |
35 |
| 100 |
350 |
215 |
180 |
155 |
22 |
3 |
8-18 |
415 |
320 |
50 |
| 125 |
400 |
245 |
210 |
185 |
24 |
3 |
8-18 |
460 |
360 |
75 |
| 150 |
480 |
280 |
240 |
210 |
24 |
3 |
8-23 |
510 |
400 |
100 |
| 200 |
600 |
335 |
295 |
265 |
26 |
3 |
12-23 |
710 |
400 |
210 |
| 250 |
730 |
405 |
355 |
320 |
30 |
3 |
12-23 |
786 |
450 |
446 |
| 300 |
850 |
460 |
410 |
375 |
30 |
3 |
12-23 |
925 |
500 |
648 |
