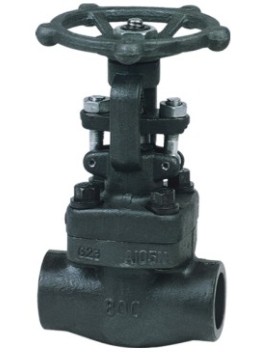

Z61Y型锻钢闸阀800lb


Z61Y型锻钢闸阀标准材质细表 :

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304L F316L
1 阀体 A105 A182F22 A182F304L A182F316L
2 阀座 A276420 A276304 A276304L A276316L
3 闸板 A182F430&410 A182F304 A182F304L A182F316L
4 阀杆 A182F6 A182F304 A182F304L A182F316L
5 垫片 316夹柔性石墨 316夹PTFE
6 阀盖 A105 A276f304 A276F304L A276F316L
7 螺栓 A193B7 A193B16 A193B8 A193B8M
8 销钉 A276420 A276 304
9 填料压套 A276410 A182F304L A182F316L
10 活节螺栓 A193B7 A193B16 A193B8 A193B8M
11 填料压板 A105 A182F11 A182F304L A182F316L
12 螺母 A1942H A1944 A1948 A1948M
13 阀杆螺母 A276420
14 锁紧螺母 A1942H A1944 A1948 A1948M
15 铭牌 SS
16 手轮 A197
17 垫片 A473431
18 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃~425℃ —29℃~550℃ —29℃~200℃


注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

Z61Y型锻钢闸阀尺寸MM和重量KG

NPS 缩径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
全径   3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
L 79 79 92 111 120 120 140 178
H开 158 158 169 197 236 246 283 330
W 100 100 100 125 160 160 180 200
重量 螺栓式 2.1 2.0 2.3 4.3 5.9 6.9 11.1 15.2
焊接式 1.8 1.7 2.0 3.8 5.1 6.1 10.2 14.2
